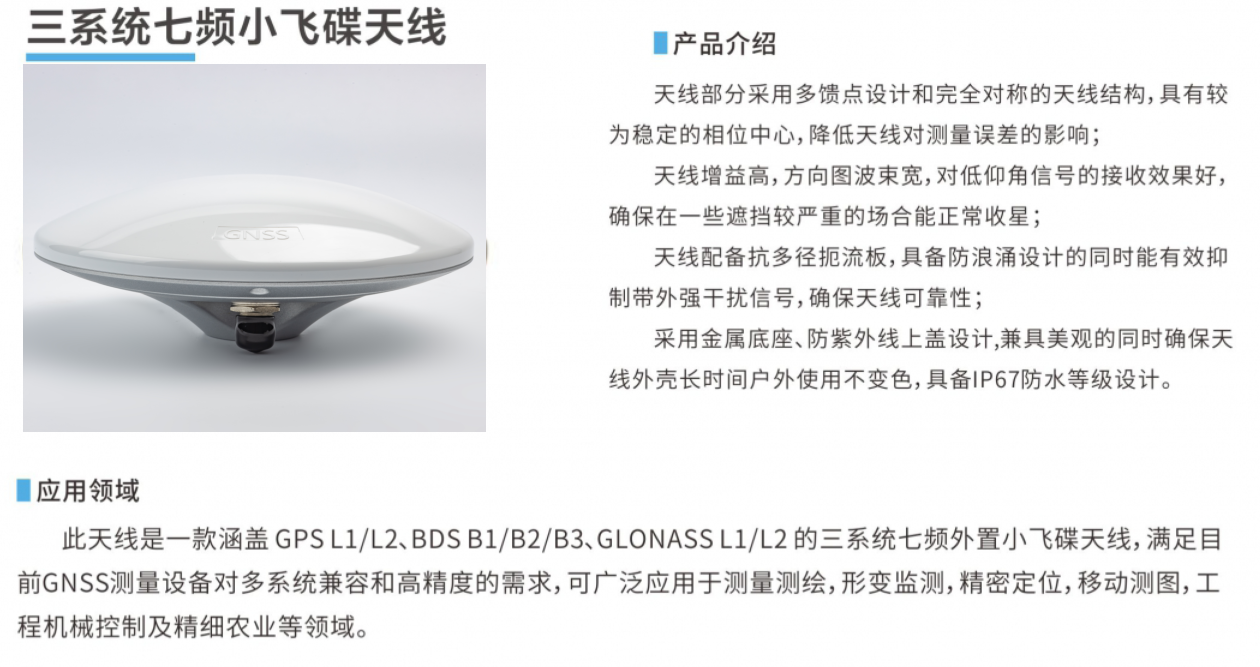

GNSS天线-三系统七频飞碟天线
GNSS天线-三系统七频飞碟天线是一款涵盖GPS L1/L2、BDS B1/B2/B3.GLONASS L1/L2的三系统七频外置小飞碟天线,满足目前GNSS测量设备对多系统兼容和高精度的需求,可广泛应用于测量测绘,形变监测,精密定位,移动测图,工程机械控制及精细农业等领域。
立即咨询
GNSS天线-三系统七频飞碟天线
GNSS天线-三系统七频飞碟天线是一款涵盖GPS L1/L2、BDS B1/B2/B3.GLONASS L1/L2的三系统七频外置小飞碟天线,满足目前GNSS测量设备对多系统兼容和高精度的需求,可广泛应用于测量测绘,形变监测,精密定位,移动测图,工程机械控制及精细农业等领域。
  • 产品特点
  • 产品参数

GNSS天线

天线部分采用多馈点设计和完全对称的天线结构,具有较为稳定的相位中心,降低天线对测量误差的影响;天线增益高,方向图波束宽,对低仰角信号的接收效果好,确保在一些遮挡较严重的场合能正常收星;天线配备抗多径扼流板,具备防浪涌设计的同时能有效抑制带外强干扰信号,确保天线可靠性;采用金属底座、防紫外线上盖设计,兼具美观的同时确保天线外壳长时间户外使用不变色,具备IP67防水等级设计。

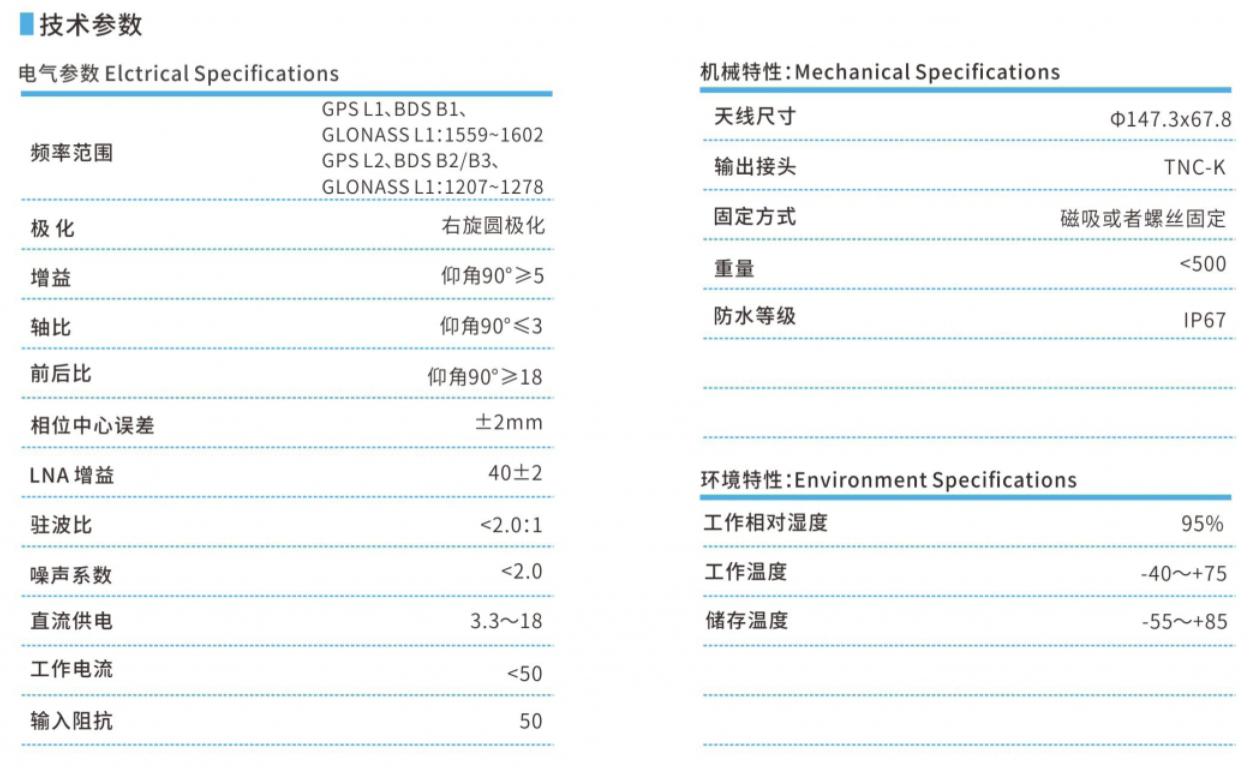

参数表

项目
Item

技术指标
Specification

1.陶瓷天线特性

接收频率范围
Range Of Receiving Frequncy

BDS B1/B2/B3
GPS L1/L2/45
GLONASS G1/G2
GALILEO E1/E2/E5a/E6

增益
Gain

<4.5dBi

输入驻波比
Output VSWR

<1.3

输出阻抗
Impendance

50Ω

带宽
Band Width

±15MHZ

极化方式
Polarization

右旋圆极化(RHCP)

天线轴比
Axis ratio

<3db

水平面覆盖角度
Horizontal coverage angle

360°

频率温度系数(ppm/°C)
Frequency Temperature Coefficient

0±10


2.LNA指标

增益
Gain

42dB

噪声系数
Noise figure

<1.5db(仅LNA)

输出驻波比
Output VSWR

<1.5

输出阻抗
Output Impendance

50Ω

带宽增益平坦度
Passband Ripple

±1.0(仅LNA)

LNA 输出 1dB压缩点
Idb Compression point output

±-10dbm(仅LNA)

供电电压
Prime Power

3.0-18.0V

工作电流
Operating Current

≤18ma


3.工作环境

工作温度
Operational Temperature

-40°C∽+85°C

存储温度
Storage Temperature

-40°C∽+85°C

温度
Wet degree

40%∽95%


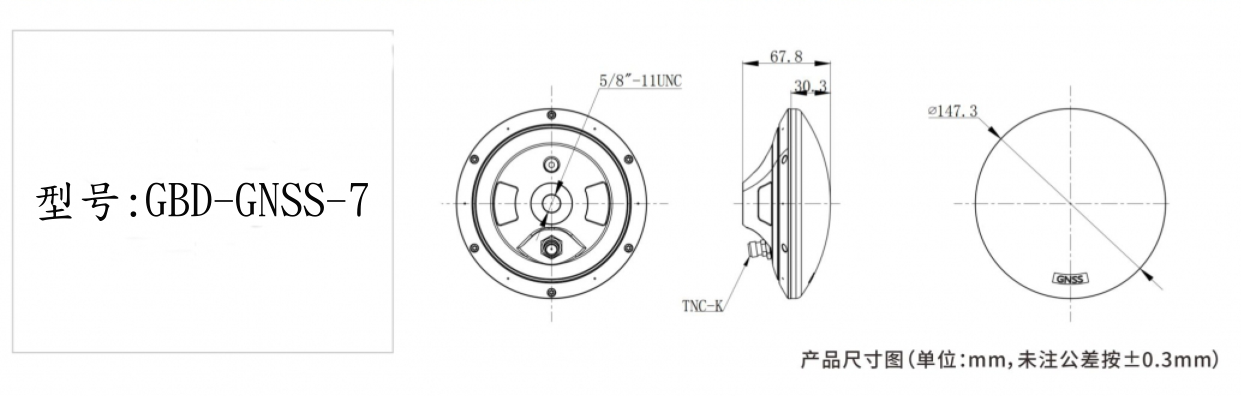

4.结构特性

尺寸
Size

55*55*13mm

接头
Connector

IPEX

重量
Weight

80g

线材
Cable

RG1.13线

线长
Length

28cm
