多系统多频天线

多系统多频天线

立即咨询

产品特点

产品参数

GBD-ANT-003参数表

项目(Item)

技术指标(Specification)

1.陶瓷天线特性

接收频率范围
(Range Of Receiving Frequncy)

BDS B1/B2/B3
GPS L1/L2/45
GLONASS G1/G2
GALILEO E1/E2/E5a/E6

增益(Gain)

<4.5dBi

输入驻波比(Output VSWR)

<1.3

输出阻抗(Impendance)

50Ω

带宽(Band Width)

±15MHZ

极化方式(Polarization)

右旋圆极化(RHCP)

天线轴比(Axis ratio)

<3db

水平面覆盖角度
(Horizontal coverage angle)

360°

频率温度系数(ppm/°C)
(Frequency Temperature Coefficient)

0±10

2.LNA指标

增益(Gain)

42dB

噪声系数(Noise figure)

<1.5db(仅LNA)

输出驻波比(Output VSWR)

<1.5

输出阻抗(Output Impendance)

50Ω

带宽增益平坦度(Passband Ripple)

±1.0(仅LNA)

LNA 输出 1dB压缩点

(Idb Compression point output)

±-10dbm(仅LNA)

供电电压(Prime Power)

3.0-18.0V

工作电流(Operating Current)

≤18ma

3.工作环境

工作温度(Operational Temperature)

-40°C∽+85°C

存储温度(Storage Temperature)

-40°C∽+85°C

温度(Wet degree)

40%∽95%

4.结构特性

尺寸(Size)

55*55*13mm

接头(Connector)

IPEX

重量(Weight)

80g

线材(Cable)

RG1.13线

线长(Length)

28cm

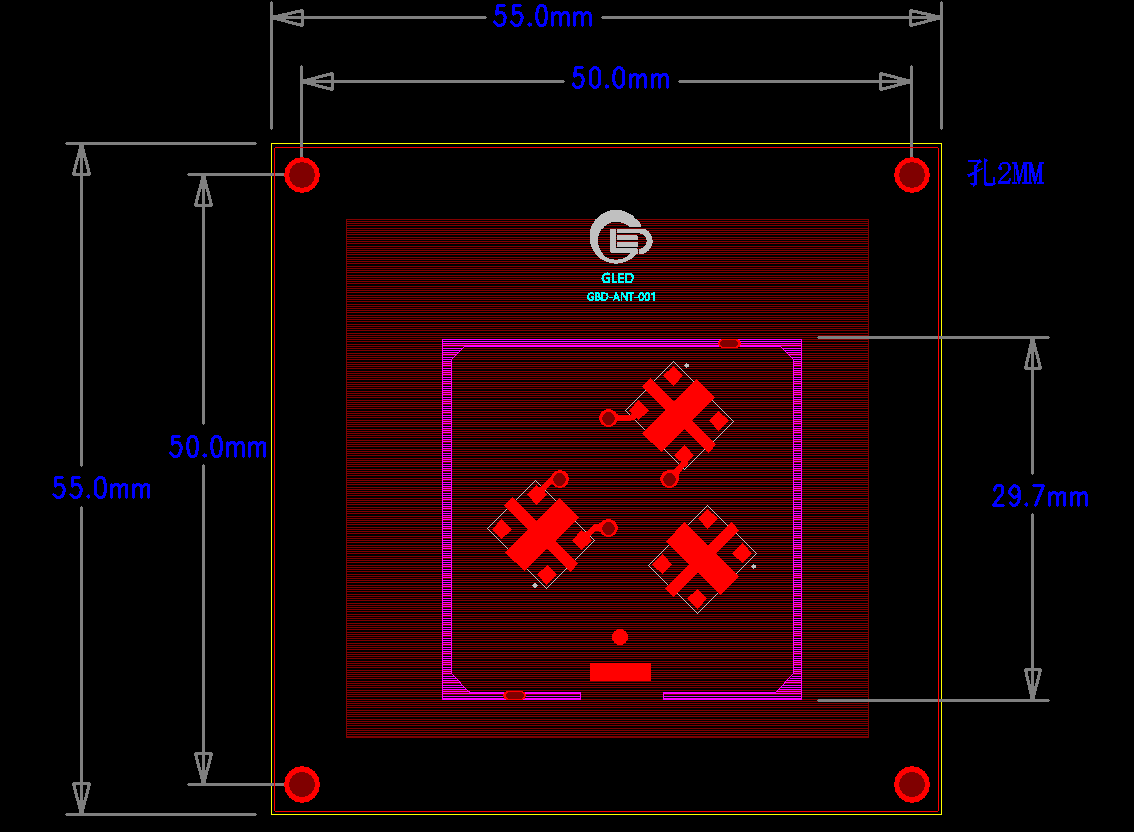

5.产品结构
